應用案例丨電力行業，小成本升級大體驗改變

2024.09.11
圖片

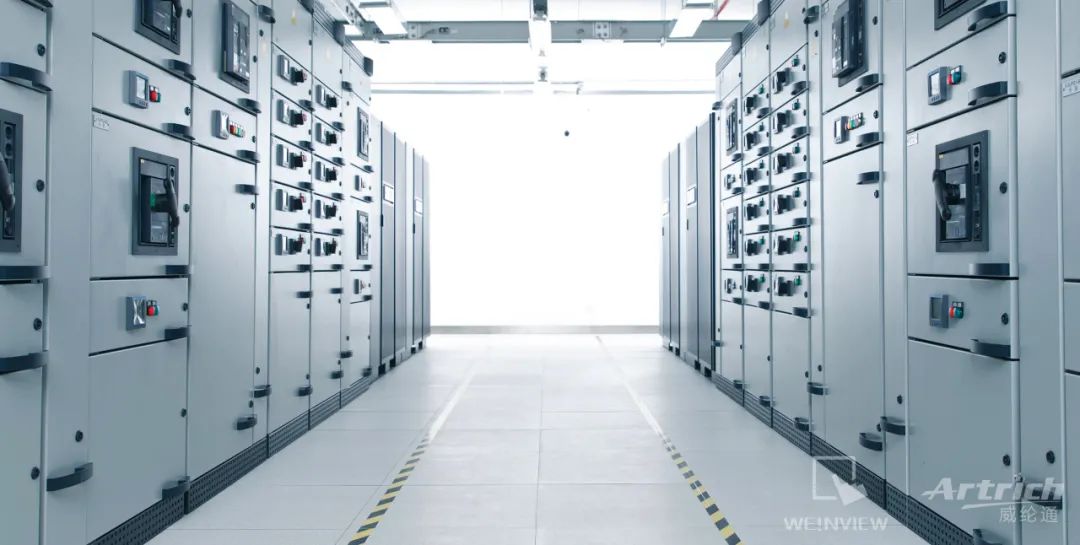

隨著電力業務的發展和智能電網的升級，電力數據中心對供電系統的可靠性和智能維護要求越來越高。母線槽插接箱，也被稱為分電箱，是母線槽系統中的重要配件，主要用于母線槽分接電源。它廣泛應用于廠房、高層建筑、商場等場所，是電力分配系統中不可或缺的一部分。


母線槽插接箱內一般裝有塑殼斷路器，通過插腳與母線槽連接，插腳連斷路器進線端，用電設備接斷路器出線端，通過斷路器進行電路的分?jǐn)嗯c保護，從而將母線槽主干線的電流分流到用電設備上，使用和維護十分方便。


用戶現場問題描述

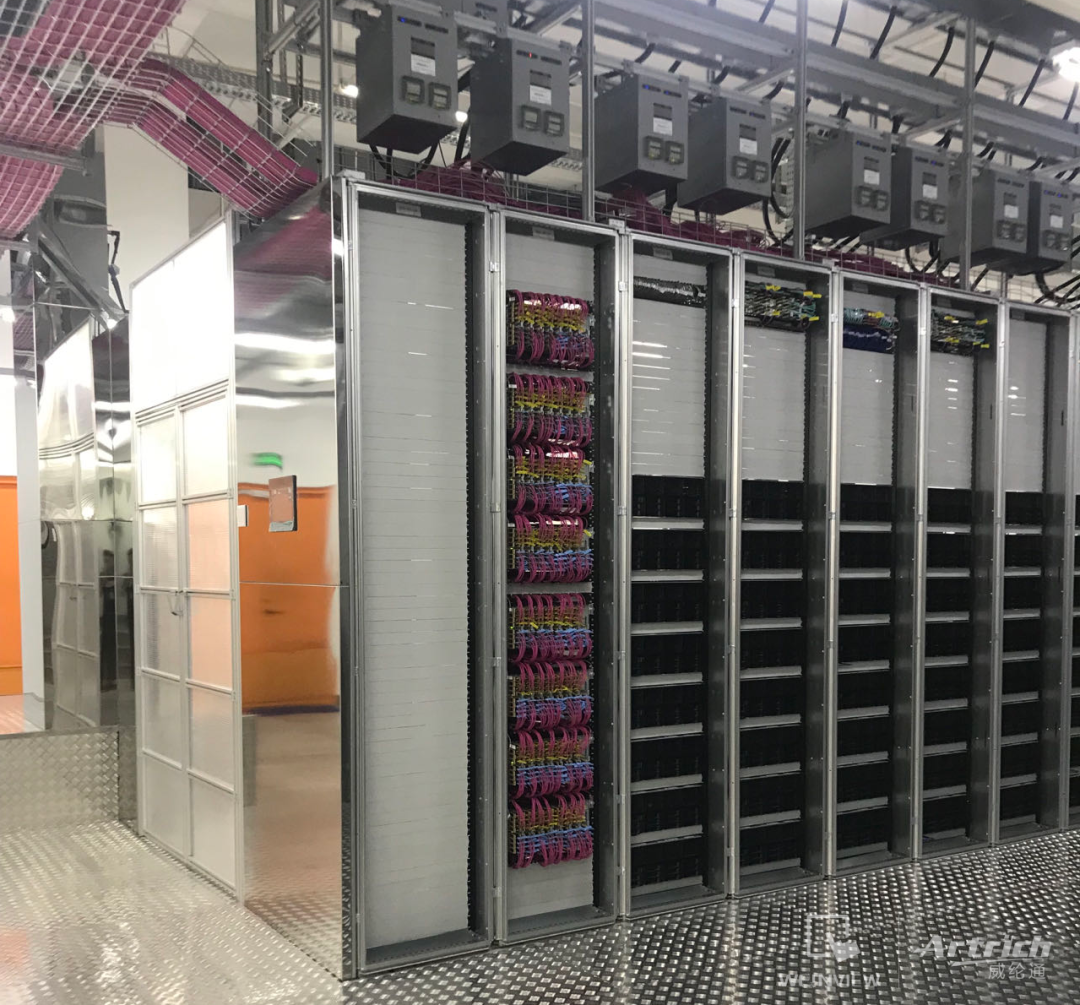

現場的母線槽插接箱主要用于給數據中心的機柜供電，所以用戶需要掌握每臺機柜的用電情況。


當前每臺機柜配置了一個電表，一列機柜約配置20-30塊數量的電表，而每列機柜已采用一臺威綸通MT8102iQ HMI，用于日常監控、存儲和顯示這一列機柜電表數據。

圖片

1

逐個巡視，工作人員勞心勞力

一個機房有10多列機柜，所以現場需要配置的HMI數量并不少，機房人員在巡視時需要逐一到每臺HMI上抄錄數據，使得機房人員來回奔波，勞心勞力。

2

需存儲數據，共享與交互

電表數據需要與能源管理系統、自動化控制等其他系統進行集成，以實現數據的共享、交換、存儲和分析。

除此之外，客戶還希望此次升級改造盡量不影響當前機柜的設計布局，以免影響與機柜內部其他系統的集成性或造成布局混亂，以及最小成本來提升整體系統的智能化和自動化水平。



解決方案

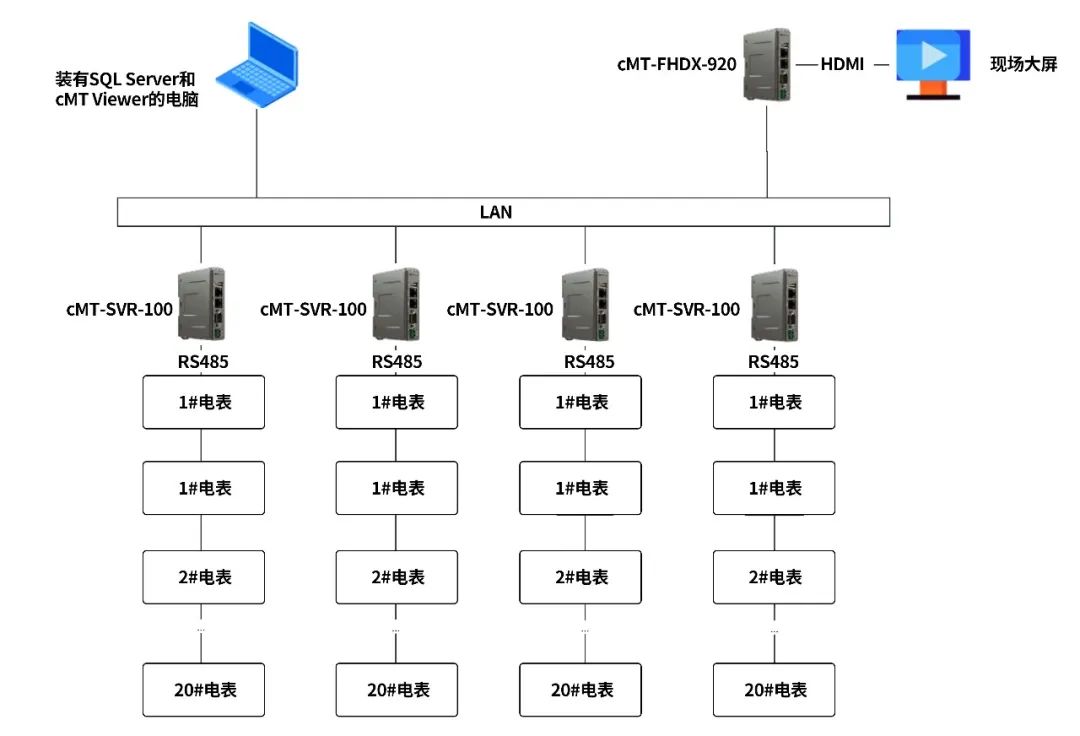

經討論和多個方案比較，最終決定給每列機柜新一臺cMT-SVR-100，機房新增一臺cMT-FHDX-920，并在PC端安裝了SQL Server和cMT Viewer。









輕松升級，不占空間








cMT-SVR-100及cMT-FHDX-920均為分離型HMI，采用屏幕與主機分離的創新設計，體積小巧，不占用設備原有的空間。

圖片









掌上巡檢，節省人力

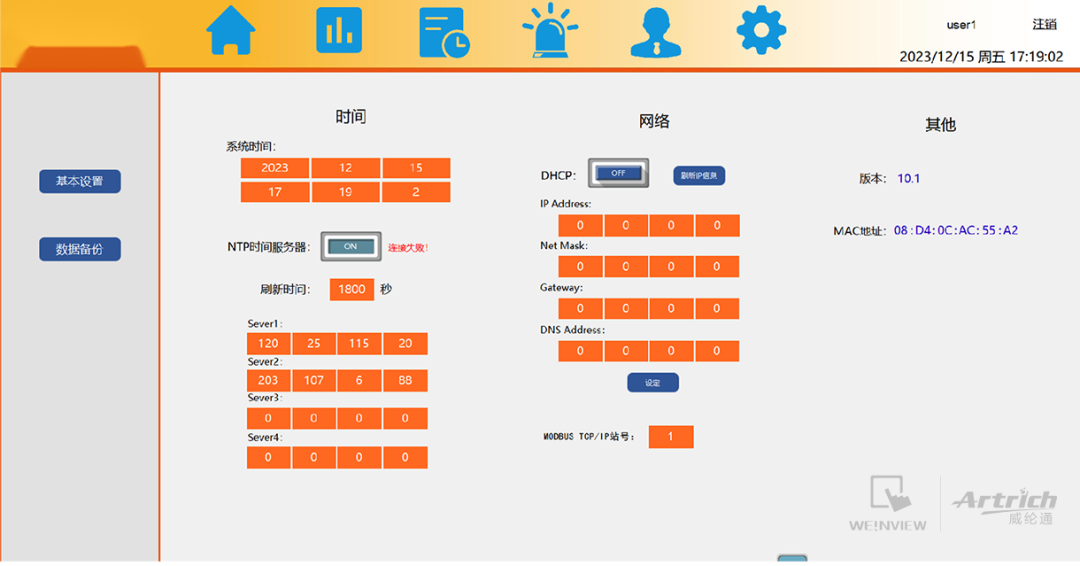

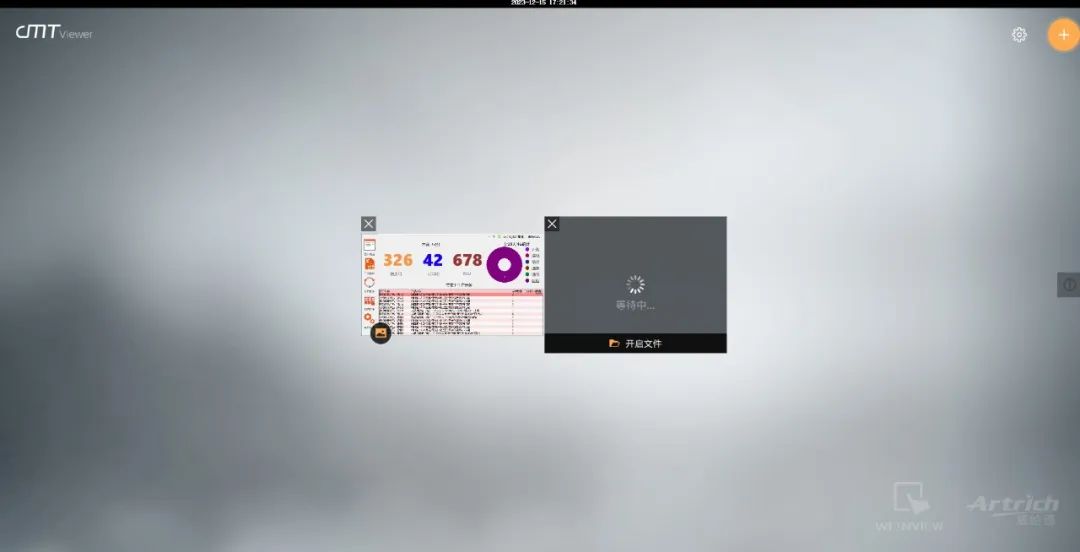

cMT Viewer可支持移動端監看設備，重要信息實時顯示到窗口上，用戶可以很方便地在cMT Viewer上查看每臺機柜的數據和更改相關設置。

圖片









數據整合，定期生成報表








cMT-SVR-100將電表數據實時存儲到SQL Server，可方便供其他軟件讀取或應用。通過簡單的配置，定期生成數據報表文件。

圖片









大屏監控，整合呈現

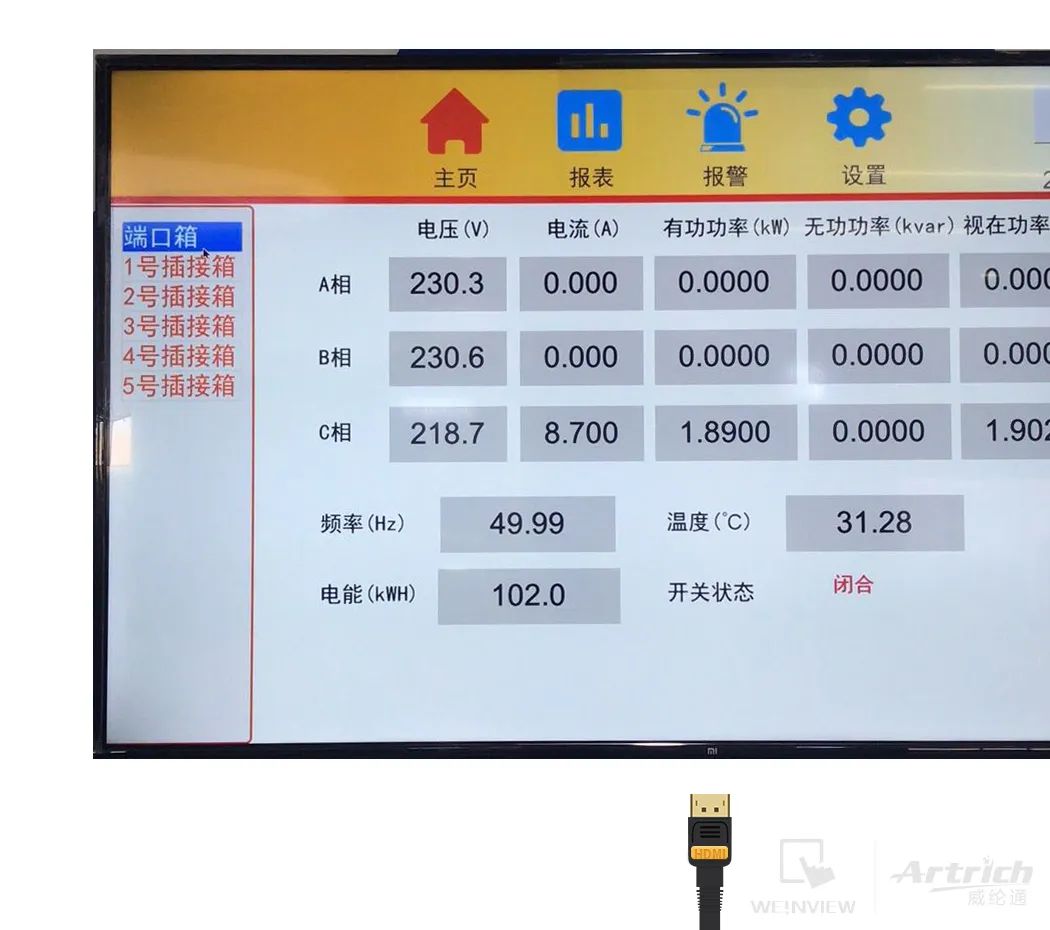

通過cMT-FHDX-920與現場cMT-SVR-100進行組網，進行信息交互讓所有插接箱重要數據在控制間大屏液晶電視呈現。

圖片

01

方案效益

效益

01

減輕了用戶巡視和報表制作的負擔，獲得更好的用戶體驗；

效益

02

cMT X系列帶來便捷的網頁模式，方便人員遠程調試升級；

效益

03

數據存儲在SQL Server ，更安全可靠，產品更具有競爭力；

效益

04

方案專業度高，提升客戶購買意愿，增強交易轉化率。


隨著智能電網、電力大數據、人工智能、物聯網業務的發展，威綸通將持續助力更多電力數據中心加速建設，加強科研創新和產業升級協同發展。
